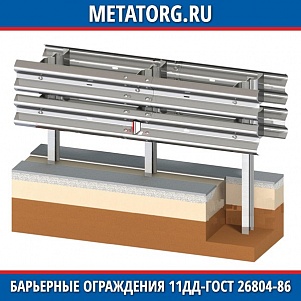

Барьерные ограждения 11ДД-ГОСТ 26804-86

Барьерные ограждения 11ДД ГОСТ 26804-86

Правила безопасности предусматривают защитные металлические боковые барьеры, по обочинам дорог общего пользования. На участках трассы, где имеется риск съезда транспортных средств с дорожного полотна с обеих сторон, устраивают двустороннее ограждение. Группа компаний МеталлЭнергоХолдинг предоставляет возможность купить по невысокой цене – сертифицированные, на соответствие техническим требованиям ГОСТ 26804-86, барьерные ограждения группы 11ДД.

Функция

Конструкция ограждения разработана так, чтобы барьер компенсировал ударную нагрузку от транспорта в аварийных ситуациях. Устройство является одновременно: прочным – выдерживает удар, тормозит движение, предотвращая съезд, опрокидывание, и пластичным – деформируется и смягчает последствие столкновения. Направленное, неразрушающее изменение конфигурации 11ДД, обеспечивают специальные деформационные швы.

Дополнительной функцией барьерного ограждения является размещение на балках конструкции светоотражающих элементов, помогающих водителям ориентироваться в условиях плохой видимости.

Участки в составе 11ДД

Группа дорожных, с двусторонней конструкцией, барьерных ограждений комплектуется из участков, которые подразделяются в зависимости от места в установочной схеме:

·         11ДД-Н – начальные;

·         11ДД-S – рабочие;

·         11ДД-П – переходные участки.

Рабочие и переходные участки характеризуются шагом стоек – S, значение которого указывается в маркировке ограждения.

Размеры

Участки группы 11ДД выпускают с шагом 2 и 4 м. Размеры участков, секций балок, стоек и консолей установлены ГОСТ 26804-86

Таблица 1. Параметры участков

Параметр

Обозначение участков 11ДД

11ДД-2 (рабочий)

11ДД-4 (рабочий)

11ДД-Н

11ДД-П4

11ДД-П2

Ширина, мм

0,75

0,75-0,95

Шаг стоек, мм

2

4

2

4

2

Масса (расчетная), кг

44

40

558

162

177

Типовая высота участков – 750 мм. Начальные участки (11ДД-Н) понижают до уровня поверхности разделительной полосы, в пределах его длины.

Комплектация и материалы

Все элементы боковых дорожных барьерных ограждений 11ДД производят стали ВСт3 – в зависимости от степени раскисления – спокойной (сп) и полу спокойной (пс). Соединение элементов конструкции производится на болты или посредством фланцев.

Таблица 2. Материальное исполнение

Элемент – марка

Материал

Комплектность

11ДД-4 (в долях длины)

11ДД-2 (в долях длины)

11ДД-Н, шт.

11ДД-П4, шт.

11ДД-П2, шт.

Секция балки – СБ-1

Гнутый профиль 312х83х4 мм

1

1

6

2

2

Секция балки – СБ-2*

1/2

1/2

Стойка СД-3

Швеллер №12

1/4

1/2

14

1

2

Консоль-распорка – КР-1

Швеллер 310, петля – угловая сталь 63х40х5 мм

1/2

1/2

Консоль-распорка – КР-2

1

1

Консоль-распорка – КР-3

1

1

Скоба – С

Листовая горячекатаная сталь – 4 мм

1

1

4

4

Свет возвращающий элемент ЭС

Оптическая система

1/2

1/2

6

2

2

*При длине рабочих участков, кратной 6, 8, 9 м, в комплекты включают секции балок СБ-3 и СБ-4.

ГК МеталлЭнергоХолдинг предлагает оформить заказ и купить надежные, с длительным сроком службы комплекты барьерных ограждений 11ДД – по экономичной цене. Изделия прошли испытания и контроль качества в соответствии ГОСТ 26804-86. Чтобы купить, сделайте звонок по номеру телефона компании или напишите заявку на электронный адрес. Предоставим комплект документов: сертификаты, протоколы и заключения о соответствии. Производим доставку.
