Номенклатура опор освещения включает модели со складывающейся конструкцией. Такая конструкция снижает затраты на обслуживание и позволяет установку опор в местах, куда подъехать технике, оборудованной подъемником невозможно. Замена осветительного оборудования, ревизии и ремонт осуществляются при наклоне верхней части опоры до уровня роста человека. МеталлЭнергоХолдинг предлагает купить недорогие складывающиеся опоры востребованных серий ОГКС, ОГККЗН, ОГСКЛ, П-ФГ, МТ, для освещения территории городских, промышленных и гражданских объектов. Общие характеристики

Конструкция складывающейся опоры освещения состоит из стойки-основания и подвижной верхней части. В месте эксплуатации, неподвижная нижняя стойка крепится фланцем на анкерные болты, к устроенному в грунте бетонному фундаментному блоку, с закладным элементом, или заглубляется и заливается бетоном. Материал опоры стальной лист, сформированный в замкнутый граненый профиль, с заданной конусностью по длине, соединенный продольным сварочным швом. Верхняя часть крепится к основанию на поворотный шарнир. После сборки и установки подвижный механизм блокируется специальным устройством, которое предохраняет от самопроизвольного наклона. В верхней части предусмотрено место под установку кронштейна для крепления осветительных приборов. Складывание и технологический поворот конструкции осуществляется различными способами. В зависимости от модели и массивности опоры применяют: тросы, лебедки, шнуры или гидравлика. Угол наклона при обслуживании регулируется балансиром. Складывающиеся устройства для уличного освещения относятся к категории несиловых опор. Мобильность верхней части не допускает воздушной прокладки провода. Электричество подводится подземным способом, через закладной элемент, по полости деталей опоры. Серия ОГКС

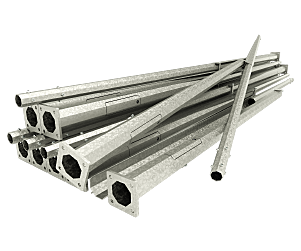

Опоры серии ОГКС выпускают в зависимости от планируемой силовой нагрузки, обычной или облегченной модификации. Примеры маркировки: ОГКС-6-ц – буквы означают: опора, граненная, коническая складывающаяся, 6 – высота в рабочем состоянии, «ц» – покрытие цинком. ОГКСл-6-ц – означает тоже и дополнительная буква «л» указывает, что опора легкая, так как имеет меньшее сечение. Таблица 1. Параметры оцинкованных ОГКС

Размер высоты над землей, м

Диаметр вписанной окружности основания сечения, мм

Диаметр вписанной окружности верха сечения, мм

Расчетный вес, кг

Легкая модификация серии ОГКСл

3

136

60

32

4

136

60

47

5

136

60

59

6

136

60

76

7

136

60

108

8

166

68

140

9

166

68

150

10

166

68

185

Обычная модификация ОГКС

6

200

64

114

7,5

136

64

136

8

200

68

147

10

166

68

185

10,5

180

90

239

12

225

90

225

14

280

90

360

16

280

90

390

18

275

100

525

20

330

100

546

25

456

100

834

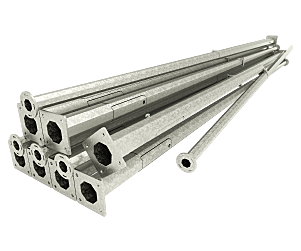

Складывающиеся опоры ОГСКЛ

Серия представлена опорами и мачтами (свыше 15 м) освещения. Многогранное сечение является надежным при ветровых нагрузках. Толщина стенок от 3 до 5 мм. Таблица 3. Параметры ОГСКЛ и соединительного фланца

Высота, м

Расчетный вес конструкции, кг

Диаметр вписанной окружности сечения основания, мм

Диаметр вписанной окружности сечения верха, мм

Размер стороны фланца, мм

6

120

165

84

300

7

145

165

84

300

7,5

150

165

84

300

8

155

178

84

300

9

205

195

84

400

10

250

195

100

400

10,5

260

195

100

400

12

350

245

100

400

14

450

257

100

500

16

500

280

100

500

20

800

346

100

550

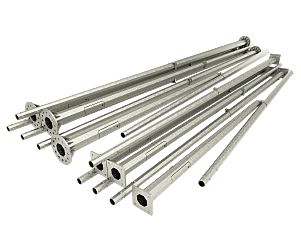

Опора освещения П-ФГ

Усиленная за счет граней и толщины стали, конструкция, рассчитана на повышенные значения ветровой нагрузки. Серия оснащена поворотным узлом. Наклон осуществляется с применением лебедки или каната. Серия востребована для установки на перронах и привокзальных площадях, стадионах и промышленных площадках. Таблица 4. Размеры высоты, сечения и расчетный вес

Высота, м

Расстояние от земли до поворотного узла, м

Расчетный вес, кг

Диаметр сечения основания, мм

Диаметр сечения верха, мм

Размер фланца, мм

6

3,5

75

141

75

250х250

8

4,6

154

165

75

320х320

10

5,9

250

192

75

410х410

12

6,8

333

215

75

410х410

16

8,1

778

285

100

500х500

20

10,5

1188

380

120

560х560

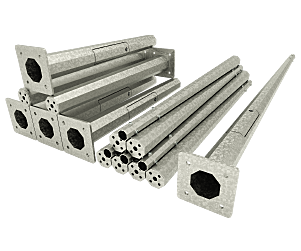

Опоры серии ОГККЗН

Облегченная серия наклоняемых опор, применяется в местах, где можно достичь необходимой освещенности одним или двумя светильниками. Опоры ОГККЗН освещают жилые кварталы, места отдыха и пешеходные зоны. Сечение конструкции, независимо от высоты, в месте установки имеет размер диаметра вписанной окружности 136 мм, в верхней части, диаметр – 60 мм. Таблица 2. Высота и расчетная масса

Высота наземной части опоры, мм

Теоретическая масса конструкции, кг

3000

29

4000

35,5

5000

45

6000

52

7000

61

7500

65

8000

69

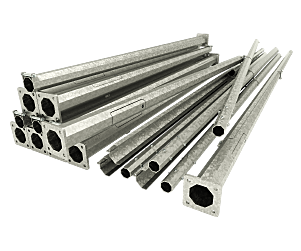

  Серия складывающихся опор МТ

Многогранные металлические опоры серии МТ выпускаются по способу установки в прямостоечном и фланцевом варианте. Заглубление в грунт, в зависимости от высоты опоры над землей осуществляется от 1,5 до 3, 2 м. Конструкция устойчива к повышенным ветровым нагрузкам. Толщина стальной стенки 4-6 мм. МТ представлена конструкциями от 6 до 14 м и мачтами от16 до 20 м высотой. Таблица 5. Номенклатурный ряд серии МТ фланцевой

Высота наземной части опоры, мм

Теоретическая масса конструкции, кг

6000

121

8000

160

10000

288

12000

300

14000

612

16000

675

18000

790

20000

950

В компании МеталлЭнергоХолдинг есть возможность заказать все серии с учетом способа установки и эксплуатационных особенностей Производство

В производстве применяются марки стали с хорошей свариваемостью и способностью к направленному деформированию. Сталь должна быть устойчива к различным климатическим воздействиям и сохранять эксплуатационные характеристики при перепадах температур. Этим требованиям отвечают марки С345, Ст3 сп, Ст3пс, 20, 20пс, 09Г2С. Процесс изготовления складывающихся опор включает следующие технологические операции

МеталлЭнергоХолдинг предлагает изделия, которые прошли сертификацию, с подтверждением соответствия требованиям ГОСТ 32947- 2014 «Опоры стационарного электрического освещения» и СП 16.13330.2011 «Стальные конструкции». Материал и конструкция отвечают правилам устройства электрооборудования и нормам электробезопасности. Плюсы сотрудничества

Опоры со складывающейся конструкцией от компании МеталлЭнергоХолдинг:

Компания предоставляет возможность полной комплектации опор всех моделей дополнительным оборудованием и инструментом. Специалисты компании помогут заполнить спецификацию договора, выбрать оптимально подходящее осветительное оборудование и кронштейны. Заказать проект, согласовать монтажные работы, договориться о доставке можно по телефону или онлайн.
