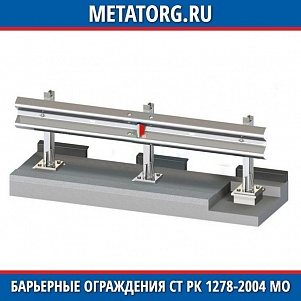

Барьерные ограждения СТ РК 1278-2004 МО

Барьерные ограждения СТ РК 1278-2004 МО

Предлагаются барьерные ограждения СТ РК 1278-2004 МО по минимальной цене. Это деформируемые барьеры безопасности, выполненные из металлического гнутого профиля. Устанавливаются по краям автомобильных дорог общего пользования.

Основные элементы

Барьерное ограждение состоит из основных и вспомогательных элементов. К основным частям относятся:

  • балка;

  • стойка;

  • консоль;

  • диагональная связь;

  • отражатель света;

  • концевой элемент.

К вспомогательным элементам относятся крепежные системы.

Участки барьерного ограждения

Деформируемый барьер на всей линии протяженности делится на три основных участка. Рассмотрим их детальнее:

  1. Начальный участок 11ДО-H. Имеет длину 12 метров. За этот промежуток его высота повышается от уровня поверхности дорожного покрытия до рабочего значения 0,75 метра.

  1. Рабочий участок 11ДО-S. Занимает основную часть длины.

  1. Конечный участок 11ДО-К. Имеет длину 12 метров.

Есть еще переходный участок 11ДД-хП. Используется на подъёмах или понижениях уровня дороги. Х – длина переходного участка. Таким образом обеспечивается безопасность дорожного движения автотранспорта на опасных участках дороги.

Основные параметры

Согласно требованиям СТ РК 1278-2004 барьерные ограждения имеют четкие параметры. Рассмотрим их детальнее:

Балки

Отвечают за безопасность дорожного движения. Изготавливаются согласно нормам ГОСТ 380 из сплавов СтЗпс, СтЗкп. Принимают удар от столкновения транспортного средства, распределяют энергию на стойки. Служат для удержания автотранспорта на проезжей части независимо от погодных условий и сложившейся ситуации. Они бывают двух видов:

  • профиль балки 312х83х4 мм;

  • профиль балки 428х60х4 мм.

Каждая из них имеет свой радиус изгиба, технологические особенности.

Стойки

Являются основным опорным элементом, соединяющим конструкцию ограждения с поверхностью грунта. В зависимости от назначения имеют соответствующие размеры:

Технический параметрДлина дорожной стойки, мДлина мостовой стойки, ммДлина мостовой стойки на цоколе, ммРазмеры поперечного сечения стоек, мм
Цифровое значение1,7750600210х140

Консоли

Между стойками и балкой устанавливаются консоли. Они могут быть следующих видов:

  1. Консоль-распорка фиксирует две противоположные балки к общей стойке. Может иметь длину 576, 676, 776 мм и ширину 100 мм.

  1. Жесткая консоль соединяет стойку с балкой. Ее длина 250 мм, плоскость в месте крепления к стойке 110х125 мм. Размеры кронштейна крепления к балке 100х220 мм.

  1. Консоль-амортизатор соединяет стойку с балкой. Размеры 290х280х70 мм.

От этого элемента зависят эксплуатационные свойства всей конструкции.

Диагональная связь

Отвечает за прочность конструкции. Имеет размеры:

  • общая длина 3130 мм;

  • длина распорки 2980 мм;

  • толщина распорки 10 мм.

Толщина крепежных элементов 5 мм.

Отражатель света

Предназначен для обозначения барьерного ограждения в темное время суток. Имеет размеры:

  • ширина 120 мм;

  • выступ конструкции 132 мм;

  • длина крепежной пластины 40 мм.

Нуждается в техническом обслуживании.

Концевой элемент

Используется для обозначения конечной точки конструкции. Имеет размеры:

  • общая длина 700 мм;

  • ширина 450 мм;

  • длина крепежного элемента 320 мм.

Обеспечивает безопасное завершение конструкции.

Технологические особенности

СТ РК 1278-2004 предъявляет к барьерным ограждениям технологические требования. Нужно соблюдать важные аспекты:

  1. Высота барьеров всех моделей должна соответствовать 0,75 м.

  1. Стойки размещаются не больше чем через 2 метра.

  1. Используются сварные и болтовые соединения.

  1. Использование лакокрасочного покрытия повышает срок эксплуатации барьера.

Конструктивные особенности деформируемого барьера безопасности позволяют при необходимости с минимальными затратами заменить поврежденный элемент.

ГК МеталлЭнергоХолдинг предлагает барьерные ограждения СТ РК 1278-2004 МО в широком ассортименте. Продукция соответствует заявленным характеристикам, нормам ГОСТ, ТУ, имеет сертификаты качества. Возможна поставка товара партиями любого объёма во все регионы РФ. При заказе крупной партии осуществляется доставка к ближайшему транспортному терминалу. Предусмотрен подход к каждому клиенту, действуют скидки. Подробности у менеджера.
