Опора освещения ОГККЗН

ГК МеталлЭнергоХолдинг предлагает купить опоры освещения ОГККЗН на выгодных условиях — продажа оптом или в розницу, цены от производителя, быстрая доставка по России, удобная форма оплаты. Узнать подробнее о ценах, условиях оплаты и доставки вы можете у нашего менеджера.

Назначение и характеристики

Опоры освещения ОГККЗН представляют собой функциональные конструкции, предназначенные для организации освещения улиц, площадей, придомовых территорий. Особые характеристики позволяют устанавливать опоры в труднодоступных местах.



Осветительная опора OГККЗН — это опора с многогранной формой сечения, ствол которой имеет коническую форму, сужается кверху. Особенностью квартальных наклоняемых опор является возможность наклона верхней части ствола до нужной высоты, что значительно упрощает процесс техобслуживания конструкции, ремонта или замены оборудования. Складывание ствола выполняется благодаря специальному механизму — силовому замку, который устанавливается на линии разъема. Наклон верхней части ствола осуществляется после того, как замок открывается с помощью переносного инструмента. Такой инструмент имеет небольшой вес, что позволяет легко переносить его с места на место и использовать для всех осветительных опор этого типа.



После открывания замка используется ручка-рычаг, которая крепится на нижней, неподвижной части ствола. После выполнения необходимых манипуляций верхняя часть ствола возвращается в исходное положение, после чего устанавливается силовой замок. К преимуществам опор этого типа можно отнести удобное обслуживания, сокращение затрат за счет отсутствия необходимости привлечения спецтехники.



На опорах уличного освещения ОГKKЗН может монтироваться не более двух осветительных приборов. Электрокабель для питания светильников подводится подземным способом.

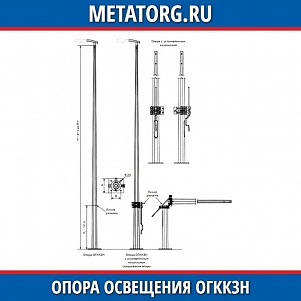

Рисунок. Опора освещения ОГКК3Н.



Таблица 1. Основные характеристики.



Параметры

Значения

Наименование

граненая коническая наклоняемая опора с подземным подводом эл.кабеля

Количество светильников

2 шт

Количество монтажных отверстий

4 шт

Материальное исполнение

листовой металлопрокат

Антикоррозионное покрытие

гальваническая оцинковка

Размеры фланца

250,0 мм

Нижний диаметр ствола

1З6,0 мм

Верхний диаметр ствола

60,0 мм

Вес конструкции

от 29,0 до 5З,0 кг

Высота конструкции

от З,0 до 6,0 м.



Материалы и технологии

Опоры OГККЗН проектируются, производятся и монтируются по ГOCT З2947-2014. Марка стали подбирается с учетом требований ГОCT 15150-69. Антикоррозионная защита конструкций выполняется по ГОСT 9.402-2004, ГОCT 9.З01-86.



В производстве наклонных складывающихся опор используется листовой прокат из конструкционных марок стали. Многогранный ствол формируется из листа методом гибки. Края заготовки соединяют и сваривают одним продольным швом. Защиту металла от коррозии обеспечивает цинковое покрытие, нанесенное по технологии горячего цинкования.

Монтаж

Установка опорных конструкций осуществляется на железобетонный фундамент с металлической закладной. На нижней части ствола опоры предусмотрен фланец. Ответный фланец приваривается к закладному элементу. Для соединения фланцев используются болты или резьбовые шпильки.
