Малогабаритная арматура

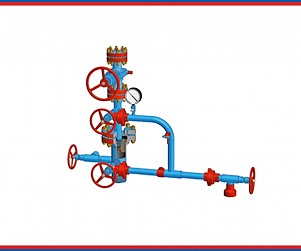

Малогабаритная арматура, назначение, описание, преимущества выбора

Малогабаритная арматура широко используется в процессе добычи и транспортировки углеводородов, обслуживания скважинного оборудования и контроля, управления различными технологическими процессами. Комплектное оборудование может быть установлено в местах с ограниченным свободным пространством.

Группа компаний МеталлЭнергоХолдинг специализируется на поставках востребованной нагнетательной арматуры, изготовление которой осуществляется в строгом соответствии с требованиями ТУ 3660-004-43662384-99.

Стандартизация

Изготовление и последующая эксплуатация малогабаритной арматуры регулируется рядом нормативно-технических документов и отраслевых стандартов. Основные из них приведены ниже:

параметр документ номер
Типовые схемы, основные показатели и техтребования ГОСТ 13846-2003
Общие техусловия ТУ 3660_004_43662384
ТБ ГОСТ 12.2.132
Техуслвоия к трубам и муфтам 633-80
Оборудование для нефтепромысла 28996
Оборудование добычное 30895
Соответствие фланцевых соединений   28919
Применение с учетом микроклиматических особенностей регионов   16350-80
Климатическое исполнение   15150

По согласованию с заказчиком обеспечивается изготовление и комплектация арматуры в любых требуемых вариантах. Также может быть обеспечено производство с учетом требуемых параметров резьбовых соединений или с фланцем.

Назначение

Арматура устьевая малогабаритная предназначена для решения ряда важных задач, которые необходимо решать в процессе эксплуатации нефтедобывающих скважин:



Технические и эксплуатационные параметры

Показатель (характеристика) Значение
Р рабочее (МПа) 14;

21;

35

Тип исполнения По ГОСТ 15150-69 ХЛ;

ХЛ1;

УХЛ;

УХЛ1.

Параметры условного прохода (мм) Для ствола, мм 6,5;

8;

10;

15

Для боковых отводов 5;

6,5;

8;

10

Для отводов трубной головки (крестовины) 5;

6,5;

8

Используемый тип соединения ГОСТ 28919-91 фланец
Тип присоединительной резьбы Трубы НКУ 73; 89; 114 Стандарт № 633
К обсадным трубам - нефть;

- газ

Допускается содержание не более 25% примесей;

До 6% объемного содержания CO2 H2S

Характерные особенности скважиной среды
Т среды внутри скважины (°С) ≤ 120



Варианты материального исполнения:

По ГОСТ По API

Spec 6A.

К1 AA
К2 BB
К3 СС
  DD-NL
  EE-NL
  FF-NL
  HH-NL



Коррозийно-стойкое исполнение арматуры малогабаритной выполняется с учетом следующих ограничительных параметров:

Исполнение «К» Допуски по объемному содержанию среды внутри скважины
1 CO2 – не более 6%
2 H2S и CO2 – не более 6%



3 H2S и CO2 – до 25%









Основные преимущества применения

Примененные конструктивные решения позволили эффективно использовать малогабаритную арматуру практически повсеместно (в местах эксплуатации), одновременно увеличив срок безотказной работы, минимум до 15 лет!



Конструктивные элементы

Наименование Количество
Фланец колонного типа 1
Трубная головка 1
Переводное устройство 1
Задвижки разные 2
Фланец основной / ответный 1 / 1
Перепускной / обратный клапан 1 / 1
Вентиль регулировочный 1
Герметизатор 1



По требованию (согласованию) заказчика в арматуру могут быть дополнительно включены:

Основные параметры малогабаритных нагнетательных арматур должны соответствовать следующим значениям:

Проход усл., см Р в системе, МПа
ствол Боковые отводы Отводы трубной головки
5 5 5 14;

21;

35

6,5 5;

6,5

5;

6,5

8



6,5;

8

21;

35



Для оформления заявки на приобретение малогабаритной арматуры необходимо связаться с менеджером компании МеталлЭнергоХолдинг. Для точного соблюдения всех параметров подготавливается техническое задание. Изготовление и поставка малогабаритной арматуры осуществляется в кратчайшие сроки. Обеспечивается выгодная цена на оборудование, установленная предприятием-изготовителем.
