Опора освещения ОГСКЛ

Опора освещения ОГСКЛ, важный элемент обустройства территорий

Опоры освещения ОГСКЛ граненые складные предназначены для освещения улиц и дорог, парков, скверов, бульваров и набережных, дворов, стоянок автомобильного транспорта, спортивных, детских площадок и иных объектов социально-бытовой и городской инфраструктуры.

Группа компаний «МеталлЭнергоХолдинг» специализируется на изготовлении и прямых поставках складывающихся опор освещения ОГСКЛ. Обеспечивается лучшая цена на продукцию компании, строгое соответствие требованиям ГОСТ и ТУ, а также оперативная доставка.

Стандартизация

Для обеспечения надежной и безопасной эксплуатации оборудования все процессы, связанные с проектированием, изготовлением, монтажом и практическим применением опор ОГСКЛ строго регламентированы и контролируются в соответствии со следующими основными НТД:

Параметр

Документ

Номер

Обеспечение защиты от коррозии и старения металла

ГОСТ

9.032;

9.307

Требования к используемым маркам стали



380_2005

Используемый сортовой прокат



1055_88

ТУ для применения болтов, гаек, шпилек



1759.0

Требования к использованию электротехнических изделий



21130_75

Общие техусловия, применяемые к конструкциям стальным строительным



23118_99

Назначение

Опоры ОГСКЛ применяются в тех местах, где затруднен или вовсе невозможен проезд и работа строительной специальной техники. Наибольшее распространение складывающиеся опоры получили при организации круглосуточного освещения следующих типов объектов:

Тип объекта

наименование

Транспортной инфраструктуры

- автомагистрали;

- сложные дорожные развязки;

- мосты и эстакады;

- Ж/Д перроны и станции;

- морские (речные) порты, причалы

Спортивного назначения

- теннисные корты;

- поля для гольфа;

- спортплощадки;

- горнолыжные склоны

Организации досуга и отдыха

- парки и скверы с нестандартным ландшафтом

- иные участки сложно пересеченной местности



Требования по комплектности

В зависимости от конкретного места установки и независимо от размеров и массы готовые опоры граненые СКЛ должны включать:

- конструктивные элементы, позволяющие осуществлять крепеж светильников;

- лючок для проведения монтажных работ и ревизии (с запорным механизмом);

- монтажные элементы, обеспечивающие крепление Эл. щитка;

- разводку питающего кабеля в к-те с аппаратурой защиты сети освещения;

- болтовой зажим (элемент защитного заземления (по ГОСТ 10434);

- установочный фланец вместе с монтажными элементами (отверстия, шпильки, гайки с болтами и т.п.).

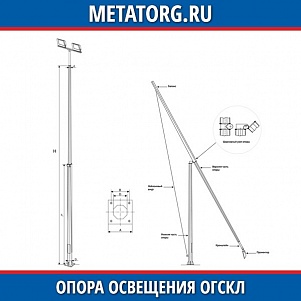

Параметры складывающихся опор ОГСКЛ

Опора ОГСКЛ

Высота , H (м)

D, диаметр вверху опоры, см

D – нижний диаметр (у присоединительного фланца), см

M (расчетный вес), т

Размер фланца, см

Тип

Наличие фланца

6,0

6

8,4

16,5

0,12

30











граненая











имеется

7,0

7

0,15

7,5

7,5

0,15

8,0

8

17,8

0,16

9,0

9

19,5

0,21

40

10,0

10

10

0,25

10,5

10,5

0,26

12,0

12

24,5

0,35

14,0

14

25,7

045

45

16,0

16

28,0

0,5

50

20,0

20

13

34,6

0,8



Требования по обеспечению точности геометрических параметров

При изготовлении металлических складывающихся опор разрешаются определенные допуски и отклонения, которые не должны превышать установленных предельных значений:

Характер нормируемого отклонения

параметр

Допустимое значение

Линейный (длина) размер

L опоры общая

± 40,0

Межосевые отклонения

Расстояние от одной осевой линии отверстия до другой

± 1,5

Величина смещения осей группы отверстий по отношению к разбивочным линиям

± 2,0

Отклонения грани от прямолинейности

По всей длине опоры

± 20,0

Отклонение Ø отверстий

При d менее 17,0 мм (скл.)

± 0,6



При d более 17,0 мм

± 1,5



Заказать и на выгодных условиях приобрести опоры освещения ОГСКЛ можно в ГК «МеталлЭнергоХолдинг». Вся предлагаемая клиентам продукция сертифицирована, соответствует требованиям отраслевых стандартов. У нас выгодные цены и лучший уровень обслуживания!
