Наконечники изолированные

Наконечники изолированные

Втулочные наконечники используют при выводе гибких многопроволочных медных проводов на контактные клеммы электрооборудования. Применение изделий с изоляцией решило проблему обрыва проводов в местах соединения, происходящих по причине незащищённости от перегиба и механических воздействий. МеталлЭнергоХолдинг предлагает купить наконечники изолированные, произведенные по регламенту немецкого стандарта DIN 46228, по невысокой цене.

Описание

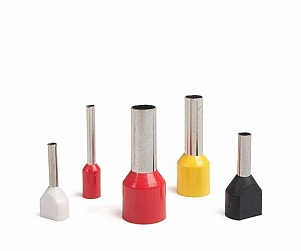

Наконечники штыревые втулочные изолированные – НШВИ представляют собой полое изделие из 2 частей:

Простая конструкция и применение сделали изолированные наконечники востребованным приспособлением при проведении монтажных и ремонтных работ с электропроводами. Его используют при организации переносного подключения, при сборке электрощитов, при эксплуатации электрооборудования, работающего через гибкий шнур.

В номенклатуре изделий имеются наконечники для изолирования 1 провода и для одновременного изолирования двух проводов. В это случае изделие обозначают НШВИ2

Принцип работы

НШВИ используют в тех случаях, когда провод в наконечнике планируется соединять на зажим. В ходе подготовки провода производят следующие действия:

При соединении с клеммой происходит общим токопроводящей медной трубки, а не провода.

Размеры

Типоразмеры наконечников соответствуют стандартным размерам сечения проводов. Чтобы получить хороший контакт, не следует использовать НШВИ другого размера. Для удобства выбора, DIN 46228 установил цветовую гамму для проводов разного сечения. Пример обозначения – НШВИ 4,0 -10 – наконечник штыревой, втулочный, изолированный для провода сечение 4 мм2, длина втулки 10 мм.

Таблица1. Номенклатурный ряд НШВИ под 1 провод.

Числовое обозначение НШВИ: сечение провода (мм2) – длина втулки (мм) Длина изделия, (мм) Диаметр полости части в изоляции,

(мм)

Диаметр полости втулки, (мм) Масса 1000 штук, (г) Цвет изоляции, DIN 46228
0,14-6

0,14-8

12,5 1,4 0,7 35-40 коричневый
0,25-6

0,25-8

12,5 1,7 0,8 45-50 голубой
0,34-6

0,34-8

14,0 1,7 0,8 45-50 бирюзовый
0,5-6

0,5-8

14.3 2,6 1,0 70-80 белый
0,75-8

0,75-12

14,3



2,7 1,2 80-95 серый
1,0-8

1,0-12

14,3

18,3

3,0 1,4 85-100 красный
1,5-8

1,5-12

1,5-18

14,3

18,3

3,6 1,6 100-220 черный
2,5-8

2,5-12

2,5-18

15,4

19,4

25,4

4,3 2,3 140-280 синий
4,0-10

4,0-12

4,0-18

17,4

20,4

4,7 2,8 260-390 серый
6,0-12

6,0-18

20,5 5,9 3,5 410-530 желтый
10,0- 12

10,0-18

20,8 7,3 4,5 550-710 красный
16,0-12

16,0-18

22,0 8,6 5,8 660-850 синий
25,0-16

25,0-22

28,0 10,8 7.5 1550-2000 желтый
35,0-16

35,0-25

30,0

36,0

11,8 8,3 1900-2500 красный
50,0-20

50,0-25

36,0 14,8 10,3 3300-3600 синий
70,0-21 37,0 16,5 13,5 4620 желтый
95,0-25 44,0 20,3 14,5 6000 красный
120,0-37 52,6 23,4 16,5 7850 синий
150,0-32 52,6 26,0 19,6 12330 желтый

Компания реализует по экономически выгодной цене сертифицированные наконечники изолированные. Изделия произведены из качественной электротехнической меди и полипропилена, отвечающего экологическим нормам, и не выделяющего токсичные вещества при перегреве.

Сделайте звонок по нашему номеру телефона или направьте заявку на электронный адрес. Покупайте электротехническую продукцию у ответственного поставщика. МеталлЭнергоХолдинг – это надежность, качество продукции и низкие цены.
