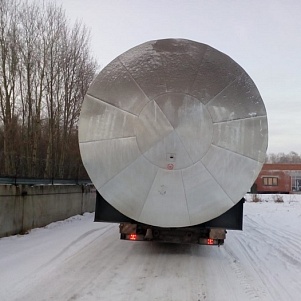

Резервуар отстойник для дождевых стоков РГС-50 м3
Резервуар отстойник для дождевых стоков РГС-50 м3

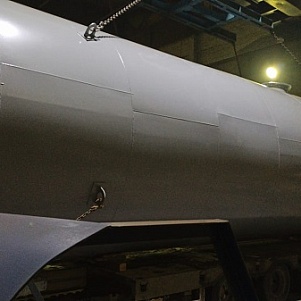

Резервуар отстойник для сточных вод РГС-75 м3
Резервуар отстойник для сточных вод РГС-75 м3
Резервуары стальные РГС-10 м3
Резервуары стальные РГС-10 м3
Резервуары стальные РГС-100 м3
Резервуары стальные РГС-100 м3
Резервуары стальные РГС-150 м3
Резервуары стальные РГС-150 м3
Резервуары стальные РГС-25 м3
Резервуары стальные РГС-25 м3
Резервуары стальные РГС-5 м3
Резервуары стальные РГС-5 м3
Резервуары стальные РГС-50 м3
Резервуары стальные РГС-50 м3
Резервуары стальные РГС-60 м3
Резервуары стальные РГС-60 м3
Резервуары стальные РГС-63 м3
Резервуары стальные РГС-63 м3
Резервуары стальные РГС-70 м3
Резервуары стальные РГС-70 м3
Резервуары стальные РГС-75 м3
Резервуары стальные РГС-75 м3
Резервуары стальные РГС-80 м3
Резервуары стальные РГС-80 м3

ГК МеталлЭнергоХолдинг реализует резервуары стальные РГС напрямую от производителя, без посредников и переплат. Мы предлагаем купить емкости сварные с доставкой на склад или на объект заказчика. Погрузка и отправка в день оплаты, на оптовые партии делаем скидки. Для постоянных клиентов возможна рассрочка или отсрочка платежа на срок до 30 дней.

Описание

Емкости стальные типа РГС применяются для хранения нефти и продуктов ее переработки, питьевой воды, пожарного резерва. Их используют на АЗС для хранения и выдачи горюче-смазочных материалов. В сельском хозяйстве и на предприятиях по производству пищевых продуктов они служат для длительного или временного хранения жидких удобрений, сырья и готового продукта — молока, масла, спиртосодержащих жидкостей и концентратов.

Особенности конструкции

Сварные резервуары изготавливаются в соответствии с ГОСТ 170З2-2010 и OCT 26 291-94, а также ТУ завода-изготовителя. Существует несколько видов горизонтальных резервуаров, которые отличаются конструкцией и местом установки. Емкости для наземного монтажа обозначаются буквами РГСН, для подземного — РГСП, двустенная подземная модификация имеет маркировку РГСПД. Двустенные металлоконструкции выполнены по принципу «стакан в стакане», когда расстояние между двумя стенками не превышает 4 мм. Такая конструкция обеспечивает безопасность эксплуатации емкостей, многократно снижает риск разгерметизации и протечки рабочей среды. Межстенное пространство заполняют тосолом или другой демпфирующей жидкостью. РГС может быть установлен над или под землей, либо заглублен в почву частично. В этом случае над ним может быть создан искусственный холм. Чтобы предотвратить замерзание или загустение жидкости, емкости оснащают системой обогрева. Внутрь устанавливается спиралевидный, плоский или многоярусный змеевик, который выполняет роль теплообменника. По нему циркулирует нагретая жидкость или пар. Чтобы снизить потери тепла или наоборот, предотвратить нагревание рабочей среды, используют теплоизоляцию. Терморубашка монтируется снаружи корпуса или закладывается в пространство между стенок Конструктивно емкость состоит из корпуса с кольцами жесткости, торцевых элементов (днищ), люка-лаза, опор, РГСП дополняются горловиной. Для подключения оборудования или присоединения к системе слива/раздачи рабочей среды емкости снабжаются патрубками. Для установки РГС на ровную жесткую поверхность в нижней части корпуса монтируются опорные стойки. Кольца жесткости внутри корпуса размещаются в тех точках, где крепятся опоры. Резервуары, предназначенные для установки на седловидные опоры из железобетона, песчаную подушку или бетонную плиту, проектируются без металлических опор. Смотровые люки изготавливаются круглой или квадратной формы с диаметром условного прохода 0,8 м. Корпус состоит из обечаек, количество которых определяется типом и объемом резервуара. Элементы корпуса свариваются встык или внахлест. Емкости выпускаются с днищами трех типов — плоскими, коническими, сферическим. Обязательными элементами конструкции являются лестницы, площадки обслуживания, элементы заземления, дыхательные клапаны. К вспомогательному оборудованию относятся насосы, датчики уровня, манометры, термометры, огнепреградители, топливораздаточные блоки. Для транспортировки и установки резервуаров на внешних стенках корпуса предусмотрены парные строповочные петли. Их количество зависит от размеров и веса емкости.

Размеры и объемы

Согласно ГОСТ сварные емкости горизонтального типа выпускаются вместительностью от 3 до 150 м3, длиной от 2,06 до 15,7 м. Ориентировочная масса резервуара, изготовленного из конструкционной стали, равняется от 530 кг до 11,3 тонн. Размеры и масса типовых одностенных горизонтальных емкостей указаны в таблице.

  Тип

Объем, м3

Диаметр, м

Длина, м

Толщина стенок, мм

Опоры, шт.

Вес, т

Площадь поверхности, м2.

наружной

внутренней

РГС 3

3

1,4

2,06

4

2

0,530

13,0

16,0,0

РГС 5

5

1,9

2,00

4

2

0,700

19,0

23.ю0

РГС 10

10

2,06

3,40

4

2

0,990

27,0

33,0

РГС 15

15

2,07

4,90

4-6

2

1,400

37,0

44,0

РГС 20

20

2,20

5,10

4-6

3

1,700

44,0

51,0

РГС 25

25

2,24

6,80

4-6

3

2,150

52,0

67,0

РГС 30

30

2,30

7,80

4-6

3

2,650

62,0

77,0

РГС 40

40

2,40

9,60

4-6

4

3,100

74,0

89,0

РГС 50

50

2,80

9,60

6-8

4

3,700

92,0

110,0

РГС 60

60

2,80

10,60

6-8

5

4,000

105,0

126,0

РГС 75

75

3,20

9,60

6-8

5

4,500

109.0

132,0

РГС 100

100

3,24

12,60

6-8

6

5,400

140.0

168,0

РГС 100

100

3,24

12,60

6-8

6

7,900

140,0

168,0

РГС 120

120

3,40

13,50

8

6

9,200

180,0

197,0

РГС 150

150

3,50

15,70

8

7

11,300

224,0

255,0

Для защиты от коррозии поверхность корпуса грунтуется, обрабатывается резино-битумной мастикой РБМ. Чтобы увеличить срок эксплуатации резервуаров с подземной установкой и снизить воздействие влаги и почвенной коррозии, на стенки корпуса и днища наносится наплавляемая битумная гидроизоляция толщиной до 4 мм. Это позволяет увеличить срок службы металлоконструкций в 1,5-2 раза.

Материалы

В качестве основного материала для изготовления сварных емкостей используется листовая горячекатаная сталь ГОСТ 1990З-2015 и 27772-88, а также листы и полосы, сортовой и фасонный прокат ГОСТ 2591-2006,11474-76,13229-78,19282-73. Элементы конструкции производятся из конструкционных марок и специальной строительной стали. Для изготовления основных деталей корпуса резервуаров, предназначенных для эксплуатации в районах с расчетной температурой до -40°C применяется низкоуглеродистая сталь C245, Ст3пс5, Ст3сп5. Емкости, используемые в более жестких условиях, при температуре ниже -40°C, производятся из строительной стали C345, 12Г2С, 09Г2С.  Сварочные работы выполняются в соответствии с ГОСТ 5264, 115З4, 14771, 2З518, 8713. Герметичность и надежность эксплуатации емкостей обеспечивается точностью расчетов и высоким качеством сварных соединений. Резервуары проходят ряд испытаний на производстве, включая проверку герметичности гидравлическим или пневматическим способом, контроль качества сварных стыков, их устойчивость к нагрузкам на растяжение и изгиб, ударную вязкость. Испытания сварных швов проводятся физическими, механическими способами, с применением цветной или магнитопорошковой дефектоскопии.

Изготовление РГС на заказ

Рекомендуемый объем и габаритные размеры нормируются госстандартами. Для емкостей стандартных размеров были разработаны типовые проекты. Однако практика показывает, что стандартные резервуары не всегда могут использоваться в конкретных условиях. При изготовлении сварных емкостей под заказ учитываются условия эксплуатации и пожелания заказчика. Например, в стесненных условиях на стройплощадке оптимальным вариантом будет более компактная по длине емкость, объем которой будет компенсироваться увеличенным диаметром корпуса. Возможно изготовление резервуаров любых форм включая нестандартные — цилиндрические, с сечением квадратной или прямоугольной формы, П-образные или L- образные. По согласованной спецификации емкости изготавливаются из алюминия, дюраля, нержавеющей или оцинкованной стали. В базовой комплектации также возможны изменения — разделение резервуара на несколько отсеков, изменение количества люков и патрубков, увеличение длины горловины. В нашей компании можно купить резервуары стальные РГС по выгодным ценам. Узнать подробнее о стоимости и комплектации емкостей можно у наших менеджеров, позвонив по телефону, указанному на сайте. Резервуары стальные РГС ( резервуар горизонтальный стальной ) от производителя Группа Компаний МеталлЭнергоХолдинг

Параметр

РГС-100

РГС-75

РГС-50

РГС-25

РГС-10

РГС-5

Объем РГС РГСН, м3

100

75

50

25

10

5

Давление среды

налив 0,07 МПа

налив 0,07 МПа

налив 0,07 МПа

налив 0,07 МПа

налив 0,07 МПа

налив 0,07 МПа

Температура рабочей среды

от -50 до +90

от -50 до +90

от -50 до +90

от -50 до +90

от -50 до +90

от -50 до +90

Минимальная допустимая температура стенки

-60

-60

-60

-60

-60

-60

Диаметр

 3240 мм

3240 мм

2780 мм

2510 мм

2020 мм

1450 мм

Длина емкости

 12700 мм

9720 мм

9610 мм

4840 мм

3320 мм

3000 мм

Толщина стенки корпуса РГС

  от 4 мм до 10 мм

от 4 мм до 10 мм

от 4 мм до 10 мм

от 4 мм до 8 мм

от 4 мм до 8 мм

от 4 мм до 10 мм

Ширина опоры

 300 мм

300 мм

300 мм

300 мм

300 мм

250 мм

Охват опоры

 120 градусов

120 градусов

120 градусов

120 градусов

120 градусов

120 градусов

Сейсмичность района размещения

 не более 6 баллов

не более 6 баллов

не более 6 баллов

не более 6 баллов

не более 6 баллов

не более 6 баллов

Масса, тонн

6,83 т

5,685 т

4,325 т

2,315 т

1,345 т

0,83 т
