Наконечники кабельные

Наконечники кабельные являются удобным и эффективным способом контакта одно- или многожильного кабеля с точкой соприкосновения. Группа компаний «МеталлЭнергоХолдинг» предлагает разнообразный сортамент изделий из проверенных материалов, выполненных с соблюдением международных стандартов. Необходимые объемы продукции, подбор размерных характеристик, качество исполнения и помощь в доставке.

Сфера применения

Для качественного монтажа различных кабелей в промышленных масштабах, а также в быту довольно эффективно использовать специализированные кабельные наконечники силового типа под опрессовку. С одной стороны наконечник представляет полый цилиндр, в который до упора вставляется провод в одну или несколько жил, с другой – сжатый конец, с проделанным отверстием для улучшенного способа монтажа. Такие наконечники хорошо крепить к выходным болтам, по которым передается напряжение либо с их помощью монтировать кабели между собой.

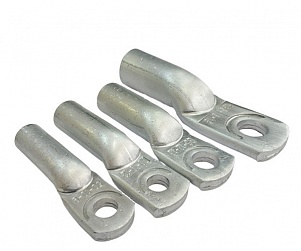

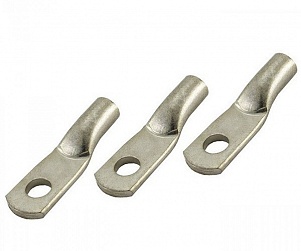

Цилиндрический конец обжимается специализированным инструментом (прессуется) что дает лучший контакт с кабелем без изоляции, а также надежно крепит сам кабель к наконечнику. Существует исполнение в алюминиевых, медных или смешанного типа (медно-алюминиевых) сплавах. Медные наконечники регламентируются нормами ГОСТ 7386-80, тогда как алюминиевые и медно-алюминиевые – ГОСТ 9581-80.

Материал и конструкция

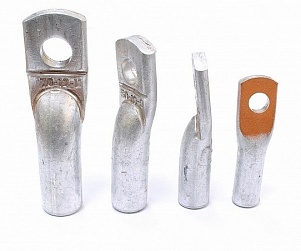

В зависимости от используемого материала для жил подсоединяемых кабелей (алюминий, медь) – используются наконечники из соответствующих сплавов. Это дает лучший контакт, проводимость. При этом изделия из смешанных сплавов позволяют обеспечивать лучший контакт между проводами из разных материалов. Конструкционно наконечник имеет следующие свойства:

Сам наконечник изготавливается из трубки необходимого сплава, которая режется на нужные отрезки, после чего одна из сторон получившейся заготовки сплющивается под прессом, в получившейся плоскости проделывается круглое отверстие. Поверхность наконечника может быть луженая, что дает дополнительную защиту от воздействия коррозии. Луженые контакты имеют больший срок эксплуатации, устойчивы к агрессивным средам, в том числе солям и кислотам. Стандартизированные типоразмеры подбираются по следующим параметрам:

Внутренний диаметр стержня (мм)Максимальное сечение жил (мм2)Длина наконечника (мм)
3,2328 ± 1
4,34
5,35
6,4630 ± 1
8,48
10,51040 ± 1
1312
171645 ± 1
2120
24,525
34,63550 ± 1
4950
69,47065 ± 1
94,295
119120
149,515075 ± 1
184185
239,224080 ± 1
299300

Размеры могут быть изменены без потери качества исполнения.

Особенности маркировки

Чтобы различать сортамент по характеристикам использования, его маркируют особым образом. Так в наименовании модели наконечника присутствует следующая информация последовательно:

ГК «МеталлЭнергоХолдинг» предлагает любые объемы продукции высококачественного исполнения. Наконечники кабельные из подобранных под характеристики соединения материалов по приемлемым ценам.
