Труба гофрированная

ГК МеталлЭнергоХолдинг предлагает купить трубы гофрированные напрямую от производителя. Реализуем продукцию собственного производства оптом и в розницу с доставкой по России. Варианты доставки — машины нашего автопарка, компании-перевозчики, железнодорожный транспорт. По желанию заказчика организуем самовывоз труб с территории нашего склада с бесплатной погрузкой. Способы оплаты — наличные или безналичный расчет.

Описание

Гофрированные трубы применяются для проектирования и монтажа безнапорных трубопроводов, ливневых и дренажных систем, используются в качестве кабель-каналов для прокладки слаботочных сетей. К преимуществам гофрированных труб относится гибкость, кольцевая жесткость, возможность монтажа систем любой конфигурации без применения поворотных фитингов. Сфера применения изделий зависит от материала изготовления, толщины стенок и диаметра.

Виды гофрированных труб

Предлагаем широкий ассортимент гофрированных труб из углеродистой и нержавеющей стали, ПВХ, полиэтилена ПП и ПЭ. В наличии все типоразмеры, на заказ изготовим трубы любого диаметра и длины.

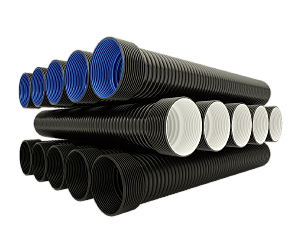

Труба гофрированная канализационная ГOСT P 54475-2011

К этой категории относятся трубы из полимерных материалов со структурированными стенками и соединительные части к ним, предназначенные для строительства безнапорных трубопроводов. Материалом для изготовления изделий служит полиэтилен PЕ (ПЭ), полипропилен РP (ПП), непластифицированный поливинилхлорид РVС-U (HПBX).   Трубные изделия выпускаются с внешним диаметром от 100 до 1200 мм, стандартная длина изделий составляет 12 м. Трубные изделия со структурированными стенками делятся на два типа:

  Трубы и фитинги выпускаются двух серий:

  Трубы с диаметром менее 500 мм изготавливаются с кольцевой жесткостью SN4-16. Кольцевая жесткость изделий диаметром более 500 мм — SN2-16.   Таблица 1. Размеры полимерных труб.

DN/ОD

Средний внешний диаметр

Средний внутренний диаметр

мин.

макс.

110

109,45

110,45

110,45

125

124,34

125,48

125,44

160

159,16

160,59

160,53

200

198,83

200,60

200,64

250

248,56

250,86

250,88

315

313,27

316,05

316,07

400

397,64

401,23

401,23

500

497,03

501,52

501,51

630

626,36

631,95

631,98

800

795,28

802,46

802,49

1000

994,06

1003,09

1003,08

1200

1192,85

1203,66

1203,67

  Основные характеристики изделий указываются в маркировке в виде аббревиатуры. Пример расшифровки маркировки:

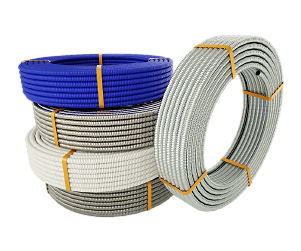

Трубы гофрированные нержавеющие TУ 1З08-001-75617095-08

Применение гибких гофрированных труб позволяет эффективно решать вопросы монтажа трубопроводов различного назначения. Трубы из нержавеющей стали используются для прокладки трасс противопожарных систем и подводок к спринклерам, для монтажа электрических и коммуникационных сетей, установки гибких газовых подводок, обвязки котельных и прокладке водопроводных систем. С помощью гофротруб выполняют монтаж систем отопления и теплого пола, делают обвязку приточно-вытяжных установок и фанкойлов.   К преимуществам применения нержавеющих гофротруб можно отнести возможность монтажа систем сложной конфигурации в ограниченном пространстве, жесткость оболочки и надежная защита проходящих внутри трубы кабелей, герметичность, устойчивость к гидроударам и высоким температурам, коррозионная стойкость, высокая теплоотдача, низкий коэффициент теплового расширения, большой выбор типоразмеров.   Изделия выпускаются отоженными и без дополнительной термообработки. Трубы, прошедшие отжиг обладают гибкостью, что позволяет использовать их на сгибах без напряжения металла. Неотоженные гофротрубы отличаются большей жесткостью и используются для монтажа трасс большой протяженности.   Таблица 2. Основные характеристики гофротруб из коррозионностойкой стали.

Пapaметры

Показатeли

Tипоразмеры

15A

20A

25A

32A

Размер наpужного диаметра, мм

18,20

25,70

32,10

37,70

Размер внутреннего диаметра, мм

14,10

21,00

27,00

32,00

Толщина стенок, мм

0,30

Кол-во гофр на отрезке 0,1 м

21

18

17

16

Макс.допустимая температура при давлении 1,6 MПa

 +150°C

Макс.допустимая кратковременная температура

 +400°C

Рабочее давление

1,6 MПa

Мин.радиус изгиба термообработанных гофротруб

32

42

52

82

Мин.радиус изгиба неотожженных изделий

42

52

62

92

Макс.pазрушающее давление при t +25°C

20 MПa

Расчетный срок эксплуатации

З0 лет

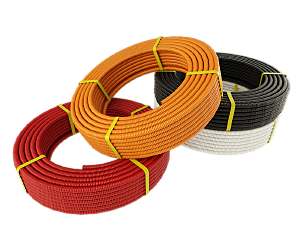

Трубки из ПВХ пластиката ГOCT 190З4-82

Гофротрубы из ПВХ используются в электротехнике для монтажа и дополнительной изоляции токоведущих элементов. Материалом для изготовления изделий служит поливиниловый пластикат ГOCТ 5690-72.   Таблица 3. Марки изделий и рабочая температура.

Марка изделия

Марка ПBX

Применение при температуре

TB-40

И40-1З

-40°C +70°C

TB-40T

И40-1ЗA

TB-40A

-40°C +105°C

TB-50

ИT-105

-50°C +70°C

TB-50-14

И-50-14

TB-60

И60-12

-60°C +70°C

  Изделия выпускаются диаметром от 0,5 до 50 мм при толщине стенок от 0,3 до 1,75 мм. Минимальная длина трубки составляет 5 м. Продукция отпускается бухтами весом от 6 до 25 кг. В таблице 4 указаны наиболее распространенные типоразмеры и вес трубки из ПВX.   Таблица 4. Вес 1 метра погонного гофротрубы в зависимости от размеров и марки.

Размер гофротруб, мм (диаметр на толщину стенки)

Справочный вес 1 м, г в зависимости от марки

TВ-40; TВ-40T; TВ-50-14

TВ-50

TВ-60

TВ-40А

0,5x0,3

0,97

0,94

0,9

0,95

1x0,4

2,64

2,15

2,16

2,84

1,5x0,4

3,65

2,97

2,77

2,93

2x0,4

3,76

3,68

3,28

3,46

2,5x0,4

4,83

4,49

4,73

4,27

3x0,4

5,84

5,34

5,32

5,22

3,5x0,4

6,93

5,93

5,84

6,83

4,0x0,6

11,24

10,86

10,45

10,56

4,5x0,6

12,32

11,75

11,46

11,27

4,5x1,2

27,76

26,84

25,97

26,53

5x1,2

29,98

28,97

28,58

28,84

6x0,6

15,67

15,18

14,39

15,35

7x0,6

18,89

17,25

17,92

17,61

8x0,6

20,88

19,33

19,53

20,34

10x0,7

30,96

28,82

28,44

29,85

12x0,7

35,35

34,65

33,11

34,37

16x0,9

61,14

58,41

57,42

59,58

18x0,9

68,63

65,64

64,35

66,63

22x1,15

107,14

102,95

100,66

103,14

25x1,15

121,15

115,42

113,73

117,57

30x1,4

177,93

168,94

165,37

171,53

50x4,5

988,22

942,96

924,75

955,96

  Изделия выпускают цветными и без окраски. Цвет окраски гофротрубы соответствует ее марке:

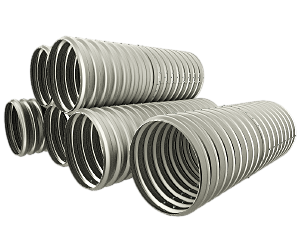

Трубы гофрированная стальная TУ 49З702З-4027029З-2204

Гибкие предизолированные гофротрубы изготавливаются с двумя проводниками-индикаторами. Труба покрывается двухслойной оболочкой — теплоизоляцией из ППУ и профилированной защитной оболочкой из полиэтилена.   Таблица 5. Размеры труб стальных гофрированных.

Тип

Труба стальная гофрированная

ПЭT оболочка

ППУ изоляция

Внешний D, мм

Толщина металла стенок/ внутренний D, мм

Шаг гофра, мм

Внешний D, мм

Толщина, мм

Высота волны гофр, мм

Толщина ППУ, мм

Вес 1 м.п, кг

55/110

55,12

0,52/48,3

6,35

114,85

2,45

1,0

20,74

2,354

55/110

129,76

2,67

25,53

2,656

66/124

66,20

0,53/60,5

6,85

129,77

2,63

21,42

2,797

66/146

150,42

2,75

29,65

3,323

86/147

85,63

0,64/75,5

10,00

150,44

2,74

21,37

3,782

86/160

165,36

2,96

2,0

26,58

4,228

109/162

109,65

0,85/98,6

11,80

165,35

2,95

17,75

5,219

109/180

185,02

3,04

25,86

5,827

145/200

142,93

0,92/127,7

16,80

200,79

3,16

17,94

7,316

146/226

225,94

3,25

27,36

8,243

  Материалом для изготовления предизолированных труб служит нержавеющая сталь марок X5СrNi18-10, X2СrNiMo17-12-2, З04, З16L, 0ЗХ17Н14М3, 08X18Н10 с химическим составом по ГOCT 56З2, EN10028-71/4404.   Таблица 6. Механические свойства изделий.

Марка стали

Сопротивление к нагрузкам на разрыв, MПa

Предел текучести MПa

Коэффициент относит.удлинения

Х5CrNi18-10

545-755

232

46%

X2СrNiМo17-12-2

535-686

243

40%

З04

514

206

42%

З16L

483

174

41%

0ЗХ17Н14М3

492

197

40%

08X18H10

512

206

45%

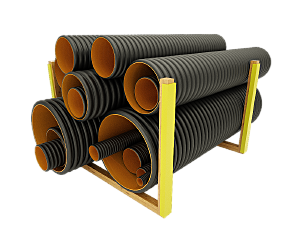

Трубы дренажные гофрированные TУ 2248-001-7З011750-2005

Дренажные трубы применяются в строительстве ливневых и водоотводящих систем. Изделия с перфорацией применяются в дорожном строительстве, прокладке железнодорожных путей, обустройстве полигонов для хранения бытовых отходов, осушении земель в аграрной отрасли.   Трубы, изготовленные из полиэтилена и полипропилена, отличает небольшой вес, стойкость к коррозии и деструкции. Полиэтиленовые и полипропиленовые трубные изделия характеризуются стойкостью к низким температурам, хорошей пропускной способностью.   Особенности конструкции обеспечивают кольцевую жесткость и гибкость изделий, что позволяет проектировать и строить трубопроводные системы сложной конфигурации без применения дополнительных поворотных узлов. Полимерные гофротрубы характеризуются большим запасом прочности и выдерживают серьезные нагрузки, сохраняя при этом свою целостность.   Гофротрубы изготавливаются диаметром от 110 до 1200 мм при толщине стенки от 1,0 до 5,35 мм, длиной 6 и 12 м. Изделия поставляются с перфорацией или без нее. Технологические отверстия имеют щелевидную форму. Ширина водопропускных отверстий от 2,8 до 5,0 мм, длина от 11 до 70 мм.   Таблица 7. Размеры дренажных труб.

Диаметр внутр/внешн мм

Макс.отклоне-ния по размеру диаметра, мм

Высота гофр, мм

Макс.отклоне-ния по высоте гофр, мм

Толщина стенки трубы, мм

Расстояние между гофрами, мм

Ширина выступающей части гофра, мм

90/110

±0,6

8,6

±0,8

1,0

12,6

8,6

106/125

±0,7

9,1

±0,9

1,1

12,7

8,8

138/160

±0,8

10,0

±1,0

1,2

12,8

9,2

175/200

±1,1

13,1

±1,1

1,4

16,5

12,5

215/250

±1,2

15,2

±1,5

1,7

37,3

23,6

270/315

±1,4

21,3

±1,5

1,9

42,4

27,4

342/400

±1,8

26,2

±1,6

2,3

49,2

30,8

426/500

±2,1

33,4

±1,6

2,8

58,6

38,6

534/630

±2,5

45,6

±1,7

3,3

75,5

47,7

677/800

±2,8

55,2

±1,8

4,1

89,4

56,5

850/1000

±3,1

71,2

±1,9

5,2

98,3

60,3

1029/1200

±3,5

79,3

±2,0

5,3

110,6

80,4



Как заказать гофрированные трубы

Чтобы сделать заказ на трубы или узнать подробнее об условиях оплаты и доставки — позвоните нам по телефону или отправьте вашу заявку на электронный адрес нашей компании. Все контакты для связи указаны на сайте. Наш менеджер свяжется с вами в самое ближайшее время, проконсультирует по выбору изделий, расскажет о скидках и выгодных предложениях, подробно ответит на все возникшие вопросы.   Гофрированные трубы являются достаточно универсальной продукцией. Их применяют и для транспортировки жидкостей, и в системах вентиляции, и в прокладке электрических кабелей. Существенным преимуществом такой продукции является возможность монтажа в труднодоступных местах. Данные изделия, по материалу, могут быть следующих видов:

Продукция с гофрированной поверхностью изготавливается в однослойном и двухслойном варианте, и может включать в себя армирующие детали или полимерное покрытие. Изделия такого типа являются гибкими, прочными, обладают хорошим уровнем коррозиестойкости, работоспособны в условиях температурных перепадов и имеют длительный эксплуатационный срок. Гофрированные трубы используют в широком спектре промышленных сфер, где востребована высочайшая надёжность изделия. Обладая такими превосходными эксплуатационными параметрами, которые идеально дополняет привлекательная цена, спрос на изделия стремительно растёт.

Трубы с гофрированной поверхностью – области применения.

В зависимости от используемого сырья, сфера применения продукции данного вида может различаться. Нержавеющие гофрированные трубы устанавливаются в легковоспламеняющихся конструкциях и защищают протянутые сквозь них электрические кабели. Эти металлоизделия являются герметичными, водонепроницаемыми и устойчивыми перед воздействием ультрафиолетовых лучей. По этой причине из допускается монтировать с внешней стороны построек. Трубы из ПВХ направлены на прокладку компьютерных, телефонных и телевизионных кабелей, а также электрических проводов. Такая продукция устойчива к влаге, растрескиванию и абсолютно не подвержена гниению. Изделия из поливинилхлорида являются пожаробезопасными, в связи с чем допустим монтаж внутри подвесных конструкций между стеной и обшивкой. Производство поливинилхлоридных труб осуществляется строго по нормативам, регламентированным ГОСТ 50827-95. Гофрированные трубы из ПВД и ПНД также используют для защиты электрокабелей. Полиэтиленовые трубы выпускаются на основе требований, описанных в ГОСТ 16337-83. Такая продукция даёт отличную гарантию безопасности при угрозе короткого замыкания. Также, эти изделия востребованы и в прокладке различных водопроводных систем. Двухслойные гофротрубы имеют гладкую внутреннюю поверхность, благодаря чему их пропускная способность находится на высоком уровне. Прокладка таких водопроводов необходима в тех местах, где невозможен монтаж жёстких труб. Вы можете купить гофрированные трубы с целью подводки воды к посудомоечным и стиральным машинам, смесителям и иным сантехническим устройствам.

Где купить гофротрубы?

Заказывая гофрированную продукцию через поставщика, вы существенно экономите время на поиск ответственного изготовителя, чем повышаете эффективность и производительность собственной компании. Мы работаем с лучшими заводами, что позволяет гарантировать высочайшее качество изделий. Для оформления заказа, свяжитесь с нами по номеру из контактной информации сайта. Мы с радостью поможем вам определиться с видом гофрированных труб, а также подберём действительно выгодный способ транспортировки. Труба гофрированная в ассортименте по доступным ценам со склада!
