Гильзы кабельные

Надежность соединения кабелей в энергетике и электротехнике обеспечивают изделия в форме трубки из меди или алюминия. Провода соединяются в цилиндрической полости и подвергаются опрессовке. МеталлЭнергоХолдинг производит и реализует сертифицированные кабельные гильзы по экономически выгодной цене.

Виды соединительных гильз

В каталоге компании гильзы из алюминия (ГА) и гильзы из меди луженые (ГМЛ), которые отличаются по строению, размерам и параметрам допустимой нагрузки. Выбор определяется в зависимости от типа соединения, материала и площади сечения кабеля. Производство соединительных гильз регламентирует следующая техническая документация:

По техническим условиям осуществляется выпуск алюминиевых и медных изделий для применения на линиях электропередач до 35 кВ и выше.

Преимущества применения гильзовых соединений

Монтаж воздушных линий и ремонт поврежденных участков кабеля можно осуществлять скручиванием, пайкой или сваркой. Это небезопасные, и не самые практичные способы. Многолетний опыт эксплуатации соединений показал, что монтаж с гильзами является надежной и экономичной технологией. Приобретение и проведение работ с использованием недорогих деталей из Al и Cu:

Применение гильз оправдано на линиях с любым уровнем нагрузки и сечением провода. Опрессовка является простой операцией и не требует высокой квалификации.

Особенности гильз из меди и алюминия

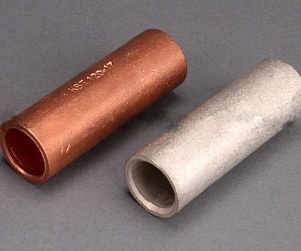

Медные гильзы отличаются универсальностью по причине применения, как в медной, так и в алюминиевой электропроводке. Медь устойчива к коррозии, технологична к процессу лужения оловом, пластична при опрессовке, имеет повышенную электро и теплопроводность.

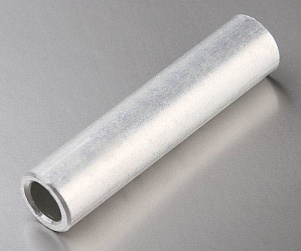

Алюминий ценится за свойство самозащиты от воздействий кислорода, посредством образующейся на поверхности оксидной пленки. Он жаростойкий, имеет высокую сопротивляемость к коррозии, не уступает по показателям проводимости тепла и тока. Стоит учитывать, что коэффициент расширения при температурных изменениях у алюминия выше в 3 раза, чем у меди.

Одинаковым спросом пользуется алюминиевая и медная кабельная соединительная арматура. Изделия из Al имеют меньшую стоимость.

Номенклатурный ряд

МеталлЭнергоХолдинг производит стандартные изделия и берет в работу индивидуальные заказы. В таблицах представлены типоразмеры и теоретический вес.

Таблица 1. Типовые параметры гильз из меди (без указания напряжения)

МаркировкаНаружный диаметр, мм (d)Внутренний диаметр, мм (d1)L, ммМасса расчетная 1 шт., г
ГМЛ 1,531,8200,80
ГМЛ 2,552,62,54
ГМЛ 43,03,36
ГМЛ 664,0304,20
ГМЛ 1085,08,16
ГМЛ 1696,09,42
ГМЛ 25118,04015,92
ГМЛ 351310,05024,10
ГМЛ 501411,026,20
ГМЛ 701613,05332,22
ГМЛ 951915,06763,65
ГМЛ 1202217,091,25
ГМЛ 1502519,0123,55
ГМЛ 1852721,0150,90
ГМЛ 2403224,075234,75
ГМЛ 3003427,0223,73

Таблица 2. Типовые параметры гильз из алюминия (без указания напряжения)

МаркировкаНаружный диаметр, мм (d)Внутренний диаметр, мм (d1)L, ммМасса расчетная 1 шт., г
ГА16105,3608,5
ГА25127,16312,1
ГА35148,07117,0
ГА501611 или 1225,3
ГА70189,08031,0
ГА952013,08541,1
ГА1202214,010058,0
ГА1502416 или 1760,4
ГА1852618 или 1969,3
ГА24028 ил 3020 или 2212095,5
ГА3003424,0140162,1

Прайс-лист содержит более расширенный ассортимент ГА и ГМЛ. Уточнить параметры и характеристики можно по телефону у наших менеджеров.

Купить кабельные гильзы в МеталлЭнергоХолдинг, по ценам производителя выгодно. Предлагаем высококачественные и надежные детали. Компания осуществляет доставку. Покупка большой партии оптимизирует цену за 1 штуку или 1 кг товара, за счет снижения затрат на реализацию.
