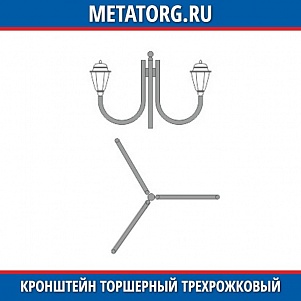

Кронштейн торшерный трехрожковый
Кронштейн торшерный трехрожковый – для установки трех светильников уличных консольного типа на опору освещения
Трехрожковые кронштейны торшерного типа – один из наиболее распространенных видов осветительного оборудования. Конструкция опоры позволяет размещать в ее верхней части 3 светильника и, по мере необходимость, менять направление светового потока. Изготавливается кронштейн из легированной стали по ГОСТ 3262-75.
Группа компаний «МеталлЭнергоХолдинг» специализируется на реализации кронштейнов и предлагает на выбор модели К31-0,5-0,6-1-5 или К31-0,7-0,9-1-5. Высокое качество продукции, а также выгодные цены гарантируются.
Процесс производства регламентируется по ТУ 5264-001-63588649-2014. Наличие сертификатов качества обязательно!
Назначение и сфера применения
Кронштейны типа К31 предназначены для фиксации консольных светильников следующих типов:
- РКУ;
- ЖКУ;
- СКУ.
Крепеж производится на трубчатые опоры ОС, ОГС или ОГК. Изготовление опор и кронштейнов осуществляется из стальной неоцинкованной и оцинкованной сварной трубы (производство регламентируется по ГОСТ 3262-75).
Характерные размеры
| № п/п | Маркировка | Высота, Н (м) | Вылет, В
(м) |
Масса (кг) | D трубы (мм) | Угол между рожками(°) | Угол подъема
(°) |
| 1 | К3 0,5-0,5 | 0,5 | 0,5 | 12 | 48 | 120 | 15 |
| К3 1,0-1,0 | 1 | 1 | 22 | 48 | 120 (180х90;
90х45;
180) |
15 | |
| К3 1,0 – 1,5 | 1 | 1,5 | 30 | 48 | 120 (180х90;
90х45;
180) |
15 | |
| К3 1,0 – 2,0 | 1 | 2 | 38 | 48 | 120 (180х90;
90х45;
180) |
15 | |
| К3 1,0 – 2,5 | 1 | 2,5 | 42 | 48 | 120 (180х90;
90х45;
180) |
15 | |
| К3 1,5-1,0 | 1,5 | 1 | 30 | 48 | 120 (180х90;
90х45;
180) |
15 | |
| К3 1,5-1,5 | 1,5 | 1,5 | 38 | 48 | 120 (180х90;
90х45;
180) |
15 | |
| К3 2,5-2,5 | 2,5 | 2,5 | 50 | 57 | 120 | 15 |
Для всех кронштейнов в качестве основного материала изготовления применяется сталь легированная. Для повышения коррозийной стойкости, увеличении срока службы конструкции обеспечивается покрытие методом горячего цинкования по ГОСТ 9.307 «Горячий цинк».
Способ установки – в опору.
Используемые варианты исполнения кронштейна
| 120 | гнутый | Угол подъема 15° |
| 180-90 | гнутый | Угол подъема 15° |
| 90-45 | гнутый | Угол подъема 15° |
| 180-0 | гнутый | Угол подъема 15° |
Общее описание
Данный тип кронштейна используется для установки трех консольных светильников на одну опору. Стандартный угол наклона 15°, труба – гнутая. По согласованию с заказчиком параметры могут быть изменены.
Для формирования единого подхода при оформлении и чтении технической документации предусмотрены следующие буквенно-цифровые обозначение марок кронштейнов:
| Наименование | Параметр |
| К | Кронштейн |
| 3 | Сколько предусмотрено посадочных мест под установку светильников |
| Г | Форма исполнения, Г-образная |
| 1,5 | Высота, на которую поднят кронштейн, от посадочного места до опорного кольца фланца |
| 1,5 | Вынос оси |
| 0,75 | Ø посадочного места |
Требования к размерам фланца опоры
| № п/п | параметр | Ед. изм. | Результат |
| 1 | Опорный фланец (размер) | м | 2,5 |
| 2 | Расстояние между центрами отверстий на фланце | мм | 160 |
| 4 | Количество крепежных отверстий на фланце | шт | 4 |
Антикоррозийная защита
Для защиты металла от негативного влияния агрессивной среды выполняется горячее цинкование. Процесс регулируется по ГОСТ 9.307-89. Нанесение защитного слоя обеспечивает целостность металлокаркаса и гарантирует 25-30 лет безупречной эксплуатации. Также предусмотрена порошковая окраска
Заказать и на выгодных условиях купить декоративные опоры освещения "ОД-2-5" можно в нашей компании «МеталлЭнергоХолдинг». Вся продукция сертифицирована. Осуществляется оперативная доставка.
