Силовые опоры освещения
Силовые опоры освещения – это стальные металлоконструкции, предназначенные для монтажа высоковольтных кабелей воздушных линий электропередач. Изготавливают с разными конструкционными особенностями. Способны нести высокие силовые, динамические нагрузки. Устанавливают в населенных пунктах и за их пределами на заранее подготовленные основания, а также в грунт с последующим заливанием бетонным раствором. Зачастую имеют универсальное применение, являются носителями мощных осветительных приборов, дорожных знаков, информационных табличек, технологического оборудования. Соответствуют нормам ГОСТ 23118-2012, ГОСТ 32947-2014 и другой технической документации. Наши предложения ГК МеталлЭнергоХолдинг производит силовые опоры освещения, имеющие сертификат соответствия заявленным техническим характеристикам. В качестве исходного материала используются:
- электросварочные прямошовные стальные трубы (ГОСТ 10704-91);
- бесшовные стальные трубы, изготовленные методом горячего деформирования по ГОСТ 8732-78;
- листовой металлопрокат из конструкционной углеродистой стали с разной степенью легирования.

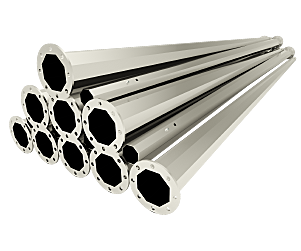

Продукция представлена в большой модельной линейке. Опора освещения МС
Используется для освещения улиц, парковок и стоянок автотранспорта, монтажа информационных и рекламных табличек. Представлена в следующих модификациях:
|
Модельный ряд
|
Допустимая нагрузка, т
|
Высота, м
|
Толщина металла, мм
|
|
МС-0,4-10-4
|
0,4
|
10
|
4
|
|
МС-0,4-11-4
|
11
|
||
|
МС-0,4-11-4-1
|
|||
|
МС-0,4-12-4
|
12
|
||
|
МС-0,4-8-4
|
8
|
||
|
МС-0,4-8-4-1
|
|||
|
МС-0,4-9-4-1
|
9
|
||
|
МС-0,7-10-4
|
0,7
|
10
|
|
|
МС-0,7-10-4-1
|
|||
|
МС-0,7-10-5
|
5
|
||
|
МС-0,7-11-5
|
11
|
||
|
МС-0,7-12-5
|
12
|
||
|
МС-0,7-12-5-1
|
|||
|
МС-0,7-8-4
|
8
|
4
|
|
|
МС-0,7-8-5
|
5
|
||
|
МС-0,7-9-4
|
9
|
4
|
|
|
МС-0,7-9-4-1
|
|||
|
МС-0,7-9-5
|
5
|
||
|
МС-0,7-9-5-1
|
|||
|
МС-1,0-10-6
|
1
|
10
|
6
|
|
МС-1,0-10-6-1
|
|||
|
МС-1,0-8-6
|
8
|
||
|
МС-1,0-8-6-1
|
|||
|
МС-1,0-9-6
|
9
|
||
|
МС-1,3-10-6
|
1,3
|
10
|
|
|
МС-1,3-8-6
|
8
|
||
|
МС-1,3-8-6-1
|
8
|
||
|
МС-1,3-9-6
|
9
|
Приложение:
- нижний диаметр 275-305 мм;
- верхний диаметр 150-270 мм;
- расчетный вес изделия 200-350 кг.
Устанавливают с помощью фланцевого соединения на заранее подготовленное основание с закладным элементом соответствующего размера. Детальные технические характеристики уточняйте у менеджера. Опора освещения ОГС
Используется для уличного освещения, крепится с помощью фланцевого соединения. Опора граненая силовая представлена в следующих моделях:
|
Модельный ряд
|
Максимальная нагрузка, кг
|
Высота, м
|
Диаметр вверху, мм
|
Диаметр внизу, мм
|
|
ОГС-0,4-10
|
400
|
10
|
150
|
275
|
|
ОГС-0,4-8
|
8
|
|||
|
ОГС-0,4-9
|
9
|
|||
|
ОГС-0,7-10
|
700
|
10
|
315
|
|
|
ОГС-0,7-8
|
8
|
|||
|
ОГС-0,7-9
|
9
|
|||
|
ОГС-1,0-10
|
1000
|
10
|
330
|
|
|
ОГС-1,0-8
|
8
|
|||
|
ОГС-1,0-9
|
9
|
|||
|
ОГС-1,3-10
|
1300
|
10
|
||
|
ОГС-1,3-8
|
8
|
|||
|
ОГС-1,3-9
|
9
|
|||
|
ОГС-1,8-10
|
1800
|
10
|
320
|
460
|
|
ОГС-1,8-9
|
9
|
|||
|
ОГС-3,0-10
|
3000
|
10
|
375
|
Примечание:
- размер фланца 540 мм;
- число отверстий для крепежа 8 шт.;
- диаметр фланцевого отверстия 35 мм.

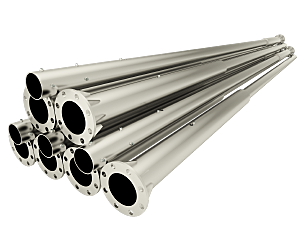

Расстояние между центрами отверстий 440 мм. Опора освещения ОКС
Устанавливается для прокладки воздушных линий ВЛ-0,4 кВ, растяжки электрического кабеля, монтажа осветительных приборов, фиксации информационных табличек, рекламных щитов. Имеет следующие технические характеристики:
|
Модельный ряд
|
Допустимая нагрузка, т
|
Высота, м
|
Диаметр верхней части, мм
|
Диаметр нижней части, мм
|
|
ОКС-0,3-9,0
|
0,3
|
9
|
159
|
219
|
|
ОКС-0,4-11,0
|
0,4
|
11
|
219
|
273
|
|
ОКС-0,4-9,0
|
9
|
159
|
219
|
|
|
ОКС-0,6-11,0
|
0,6
|
11
|
219
|
273
|
|
ОКС-0,7-9,0
|
0,7
|
9
|
||
|
ОКС-0,8-9,0
|
0,8
|
|||
|
ОКС-1,0-11,0
|
1
|
11
|
273
|
325
|
|
ОКС-1,1-13,0
|
1,1
|
13
|
325
|
426
|
|
ОКС-1,5-13,0
|
1,5
|
|||
|
ОКС-1,5-9,0
|
9
|
273
|
325
|
|
|
ОКС-1,8-11,0
|
1,8
|
11
|
325
|
426
|
Устанавливают с помощью фланцевого соединения. Стальная пластина круглой формы имеет следующие размеры:
- диаметр пластины 495 мм;
- число отверстий для крепления 6 шт.;
- расстояние между центрами отверстий 420 мм.

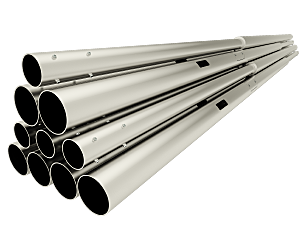

Диаметр отверстий 35 мм позволяет прочно закрепить конструкцию и удерживать ее при воздействии динамических нагрузок. Опора освещения СП
Производится из стальных труб разного диаметра. Применяется для освещения стадионов, строительных площадок и других прилегающих территорий. Имеет следующие размеры:
|
Модельный ряд
|
Максимальная нагрузка, кг
|
Высота над грунтом, м
|
Общая высота, м
|
|
СП-1000-9,0/11,5-01-ц
|
1000
|
9
|
11,5
|
|
СП-1000-9,0/11,5-02-ц
|
|||
|
СП-1300-9,0/11,5-01-ц
|
1300
|
||
|
СП-1300-9,0/11,5-02-ц
|
|||
|
СП-400-8,0/10,0-01-ц
|
400
|
8
|
10
|
|
СП-400-9,0/11,5-01-ц
|
9
|
11,5
|
|
|
СП-400-9,0/11,5-02-ц
|
|||
|
СП-400(90)-9,0/11,5-01-ц
|
|||
|
СП-700-8,0/10,0-02-ц
|
700
|
10
|
10
|
|
СП-700-9,0/11,5-01-ц
|
9
|
11,5
|
|
|
СП-700-9,0/11,5-02-ц
|
|||
|
СП-700(90)-9,0/11,5-01-ц
|

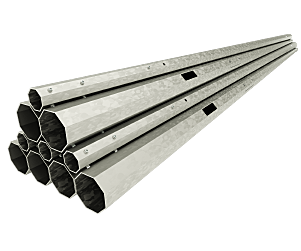

По требованию заказчика можно изготовить изделия с фланцевым соединением. В традиционном исполнении электрический кабель подключается воздушным путем. При изготовлении продукции на заказ в нижней части можно установить технологический люк и контактную пластину для подземного подведения кабеля через основание конструкции. Опора освещения СПГ
Производится методом сгибания стального листового проката для образования граней с последующей прямошовной автоматической сваркой. Имеет высокую устойчивость к динамическим нагрузкам, порывистому ветру. Предназначена для размещения кронштейнов с большим количеством осветительного оборудования. Представлена в следующих модификациях:
|
Модельный ряд
|
Допустимая нагрузка, т
|
Высота над грунтом, м
|
Общая высота, м
|
|
СПГ-1000-9,0/11,5-01-ц
|
1
|
9
|
11,5
|
|
СПГ-1000-9,0/11,5-02-ц
|
|||
|
СПГ-1300-9,0/11,5-01-ц
|
1,3
|
||
|
СПГ-1300-9,0/11,5-02-ц
|
|||
|
СПГ-400-8,0/10,0-01-ц
|
0,4
|
8
|
10
|
|
СПГ-400-9,0/11,5-01-ц
|
9
|
11,5
|
|
|
СПГ-400-9,0/11,5-02-ц
|
|||
|
СПГ-400(90)-9,0/11,5-01-ц
|
|||
|
СПГ-700-8,0/10,0-02-ц
|
0,7
|
10
|
10
|
|
СПГ-700-9,0/11,5-01-ц
|
9
|
11,5
|
|
|
СПГ-700-9,0/11,5-02-ц
|
|||
|
СПГ-700(90)-9,0/11,5-01-ц
|
Примечание:
- толщина металла 6 мм;
- диаметр нижней части 350 мм;
- диаметр верхней части 120 мм;
- примерный вес конструкции 450 кг.

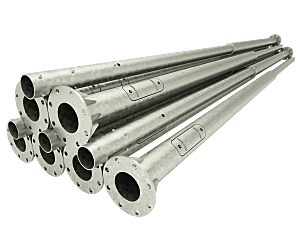

Устанавливают граненую опору СПГ методом погружения на 2-2,5 м в заранее подготовленный котлован с последующей заливкой бетонным раствором. Точные технические параметры выбранного изделия уточняйте у менеджера. Опора освещения СФ
Изготавливается из трубного проката разного диаметра. Используют для освещения проезжей части автомобильных дорог общего назначения, прилегающей территории. Представлена в следующих модификациях:
|
Модельный ряд
|
Максимальная нагрузка, кг
|
Высота над грунтом, м
|
Общая высота, м
|
Способ монтажа
|
|
ОС-0,3-8,5/10,5
|
300
|
8,5
|
10,5
|
В подготовленный котлован с последующей заливкой бетонным раствором
|
|
ОС-0,3-9,0/11,0
|
9
|
11
|
||
|
ОС-0,4-8,5/10,5
|
400
|
8,5
|
10,5
|
|
|
ОС-0,4-9,0/11,0
|
9
|
11
|
||
|
ОС-0,7-8,5/10,5
|
700
|
8,5
|
10,5
|
|
|
ОС-0,7-9,0/11,0
|
9
|
11
|
||
|
ОС-0,8-9,0/11,0
|
800
|
|||
|
СФ-300-8,5-01-ц
|
300
|
8,5
|
–
|
С помощью фланцевого соединения
|
|
СФ-400-11,0-01-ц
|
400
|
11
|
–
|
|
|
СФ-400-11,0-02-ц
|
–
|
|||
|
СФ-400-8,5-01-ц
|
8,5
|
–
|
||
|
СФ-400-8,5-02-ц
|
–
|
|||
|
СФ-400-9,0-01-ц
|
9
|
–
|
||
|
СФ-400-9,0-02-ц
|
–
|
|||
|
СФ-700-8,5-01-ц
|
700
|
8,5
|
–
|
|
|
СФ-700-8,5-02-ц
|
–
|
|||
|
СФ-700-9,0-01-ц
|
9
|
–
|
||
|
СФ-700-9,0-02-ц
|
–
|
Примечание:
- размер фланцевой пластины 420-460 мм;
- диаметр верхней части 168-219 мм;
- диаметр нижней части 219-273 мм.

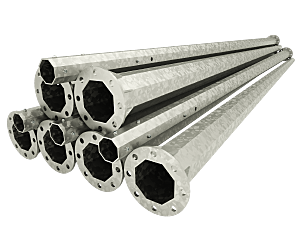

Расчетный вес конструкции 308-533 кг. Детали технических параметров уточняйте у менеджера при оформлении заказа. Опора освещения СФГ
Изготовлена из листовой стали. Предназначена для монтажа кронштейнов с мощным осветительным оборудованием. Представлена в следующих размерах:
|
Модельный ряд
|
Допустимая нагрузка, т
|
Высота, м
|
|
СФГ-1000-10,0-01-ц
|
1
|
10
|
|
СФГ-1000-10,0-02-ц
|
||
|
СФГ-1000-8,0-01-ц
|
8
|
|
|
СФГ-1000-9,0-01-ц
|
9
|
|
|
СФГ-1300-10,0-01-ц
|
1,3
|
10
|
|
СФГ-1300-10,0-02-ц
|
||
|
СФГ-1300-8,0-01-ц
|
8
|
|
|
СФГ-1300-9,0-01-ц
|
9
|
|
|
СФГ-1800-10,0-01-ц
|
1,8
|
10
|
|
СФГ-1800-9,0-01-ц
|
9
|
|
|
СФГ-2000-10,0-01-ц
|
2
|
10
|
|
СФГ-2000-9,0-01-ц
|
9
|
|
|
СФГ-400-10,0-02-ц
|
0,4
|
10
|
|
СФГ-400-9,0-02-ц
|
9
|
|
|
СФГ-400(90)-10,0-01-ц
|
10
|
|
|
СФГ-400(90)-8,0-01-ц
|
8
|
|
|
СФГ-400(90)-9,0-01-ц
|
9
|
|
|
СФГ-700-10,0-01-ц
|
0,7
|
10
|
|
СФГ-700-10,0-02-ц
|
||
|
СФГ-700-9,0-02-ц
|
9
|
|
|
СФГ-700(90)-8,0-01-ц
|
8
|
|
|
СФГ-700(90)-9,0-01-ц
|
9
|
Примечание:
- диаметр верхней части 90-180 мм;
- диаметр нижней части 207-445 мм;
- расчетный вес конструкции 140-546 кг.
Устанавливается с помощью фланцевого соединения. Размер фланцевой пластины 400-690 мм. Детальные характеристики уточняйте при оформлении заказа. Антикоррозионное покрытие Силовые опоры освещения, независимо от их вида и конструкции, подвергают горячему оцинкования в соответствии с нормами ГОСТ 9.307-89. Толщина защитного слоя находится в пределах от 40 до 200 мкм. Это увеличивает срок эксплуатации изделий до 30 лет. По требованию заказчика возможно использование лакокрасочного материала содержащего цинк. Минимальная толщина защитного слоя 90 мкм. Содержание цинка в сухой пленке 80-85%. Есть возможность газотермического напыления цинка с толщиной покрытия от 120 мкм. Продукция изготавливается в стандартном исполнении и под заказ. Мы располагаем всем необходимым оборудованием для выполнения заказа любой сложности. При своевременном проведении работ по восстановлению антикоррозионного покрытия срок службы металлоконструкции может составлять 50 лет и более. Сфера применения Силовые опоры освещения в зависимости от их размеров и конструкции могут выдерживать нагрузку от 400 кг до 3 т. Устанавливают в населенных пунктах и за их пределами для следующих целей:
- освещение автомобильных дорог, магистралей;
- протяжка высоковольтных кабелей воздушных ЛЭП между поселками;
- размещение контактных линий для движения городского электротранспорта.
На них устанавливают мощные осветительные приборы, прожектора. Это обеспечивает качественное освещение прилегающей территории. Данная продукция востребована на автомобильных стоянках, парковках, АЗС, промышленных предприятиях и других объектах. Зачастую имеет универсальное применение. Является носителем дорожных знаков, светофоров, информационных табличек, элементов наружной рекламы, видеокамер, громкоговорителей и другого технического оборудования. ГК МеталлЭнергоХолдинг предлагает купить силовые опоры освещения оптом и в розницу. Продукция соответствует заявленным характеристикам, изготовлена по нормам ГОСТ, ТУ. Поставляется во все регионы РФ через терминалы транспортных компаний. Для оптовых покупателей, постоянных деловых партнеров предусмотрена гибкая система скидок. Возможен самовывоз товара. Мы располагаем складскими помещениями, где можем временно хранить изделия до прибытия заказчика. Комплектуем сборные заказы, можем предложить технологическое оборудование к силовым опорам освещения, а также другие металлические конструкции. Детали уточняйте у менеджера при оформлении заказа. ГК МеталлЭнергоХолдинг предлагает услуги по ремонту, технологическому обслуживанию металлоконструкций. В течение всего срока эксплуатации предоставляет запасные и комплектующие части. С нами выгодно сотрудничать по долгосрочным договорам!
