Анкерные плиты
ГК МеталлЭнергоХолдинг предлагает купить анкерные плиты — литые, сварные, составные. Реализуем элементы металлоконструкций высокого качества по ценам завода-производителя. Организуем оперативную доставку строительного проката в любой российский регион. Принимаем оплату наличными, возможен безналичный расчет или оплата картой.
Описание

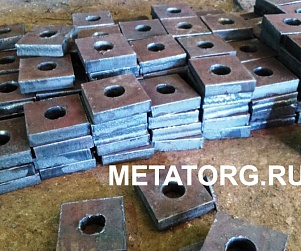

Опорно-анкерные плиты предназначены для закладки в основание фундамента и служат для установки в них анкерных болтов. Их применение обеспечивает надежность опор, позволяет увеличить устойчивость металлоконструкций.
Плита имеет вид пластины прямоугольной, квадратной или круглой формы с отверстием по центру. Размер и резьба отверстия соответствуют параметрам болта, которым будет фиксироваться опорная плита. Металлоизделия производятся в соответствии с ГОСТ 243799.1-80. Размеры диаметров отверстий и вес плит указаны в приложении в таблицах 1-5.
Плиты под болты различаются размерами, формой, способом изготовления. Мы предлагаем литые, сварные и составные анкерные плиты всех типоразмеров. Материалом для изготовления плит служит конструкционная сталь марок 09Г2С, Ст3пс, 40Х.
Изделия, изготовленные из сплавов, легированных хромом, кремнием, никелем, марганцем, отличаются большим запасом прочности, способностью отрабатывать серьезные статические и динамические нагрузки, стойкостью к нагрузкам на сжатие, растяжение, изгиб, устойчивостью к воздействию высоких и низких температур. Конструкции из легированных углеродистых сталей сохраняют прочность при температуре от -70°C до +400°C под давлением.
По запросу заказчика возможно использование других сплавов при условии, что они не уступают указанным маркам по своим механическим и эксплуатационным характеристикам.
Преимущества использования стальных анкерных плит
Крепежные детали из конструкционной стали применяются для создания устойчивого основания при монтаже турбин и генераторов, строительстве трубопроводов, высотных зданий и сооружений, эстакад, промышленных объектов.
Основное назначение опорных плит — повышение прочностных характеристик фундаментных болтов, залитых в бетон, а также использование в качестве крепежного элемента для стяжки конструкций.
К преимуществам монтажа болтов с анкерной плитой можно отнести:
- обеспечение высокой прочности крепления при боковом креплении конструкции;
- надежное крепление болта в фундаменте даже при его малой длине;
- повышение прочности и жесткости металлоконструкции.
Как заказать плиты анкерные
В нашей компании можно купить анкерные плиты со шпильками, муфтами, анкерной арматурой, разжимными цангами, коническими втулками и шайбами или сделать заказ на изготовление опорных плит с двумя отверстиями.
Чтобы сделать заказ — позвоните по телефону, номер которого указан на сайте, или отправьте заявку на электронный адрес нашей компании. Наш менеджер поможет подобрать металлоизделия с нужными характеристиками, расскажет о скидках и бонусных предложениях, даст исчерпывающие ответы на все возникшие вопросы.
Приложение.
Таблица 1. Плиты анкерные квадратные.
| D резьбы шпильки, мм | D отверстия с макс. откл. по H17 | Толщина плиты, мм | Справочный вес 1 плиты, кг |
| 16,0 | 22,0 | 14,0 | 0,425 |
| 20,0 | 26,0 | 16,0 | 0,746 |
| 24,0 | 32,0 | 18,0 | 1,303 |
| 30,0 | 38,0 | 20,0 | 2,082 |
| 36,0 | 45,0 | 20,0 | 3,286 |
| 42,0 | 50,0 | 25,0 | 5,293 |
| 48,0 | 60,0 | 28,0 | 7,319 |
| 56,0 | 66,0 | 32,0 | 11,215 |
| 64,0 | 74,0 | 36,0 | 17,801 |
| 72,0 | 82,0 | 40,0 | 26,413 |
| 80,0 | 90,0 | 45,0 | 33,705 |
| 90,0 | 100,0 | 50,0 | 47,506 |
Таблица 2. Плиты анкерные круглые.
| D резьбы шпильки, мм | D отверстия, мм | D плиты, мм | D наружного кольца отверстия, мм | Толщина основания плиты, мм | Справочный вес 1 изделия, кг |
| 100,0 | 135,0 | 625,0 | 220,0 | 130,0 | 94,276 |
| 110,0 | 145,0 | 650,0 | 230,0 | 135,0 | 100,325 |
| 125,0 | 165,0 | 675,0 | 240,0 | 135,0 | 106,709 |
| 140,0 | 185,0 | 700,0 | 290,0 | 145,0 | 125,502 |

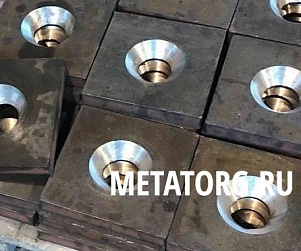

Таблица 3. Плиты анкерные составные.
| D резьбы, мм | D изделия с макс. откл. по Н16 | Общая высота изделия, мм | Толщина металла опорной поверхности, мм | Размеры плиты, длина на ширину, мм | Справочный вес 1 изделия, кг |
| 24,0 | 32,0 | 37,0 | 18,0 | 140x140 | 2,616 |
| 30,0 | 38,0 | 44,0 | 20,0 | 160x160 | 3,285 |
| 36,0 | 45,0 | 49,0 | 20,0 | 180x180 | 4,962 |
| 42,0 | 50,0 | 59,0 | 25,0 | 200x200 | 7,657 |
| 46,0 | 60,0 | 63,0 | 25,0 | 240x240 | 10,985 |

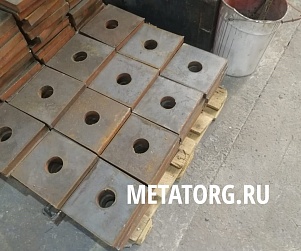

Таблица 4. Плиты анкерные литые.
| Диаметр резьбы, мм | Шаг резьбы | D отверстия, мм | Наружный D, мм | Размеры плиты, длина на ширину, мм | Общая высота изделия, мм | Толщина стали опорной поверхности, мм | Справочный вес одного изделия, кг | |
| крупный | мелкий | |||||||
| 56,0 | 5,5 | — | 80,0 | 100,0 | 300x300 | 150,0 | 20,0 | 26,567 |
| 64,0 | 6,0 | 85,0 | 105,0 | 350x350 | 170,0 | 38,490 | ||
| 72,0 | — | 6.0 | 100,0 | 125,0 | 400x400 | 200,0 | 25,0 | 57,293 |
| 80,0 | 56,109 | |||||||
| 90,0 | 120,0 | 150,0 | 450x450 | 230,0 | 30,0 | 89,274 | ||
| 100,0 | 130,0 | 170,0 | 500x500 | 240,0 | 117,165 | |||
| 110,0 | 145,0 | 185,0 | 550x550 | 270,0 | 35,0 | 158,546 | ||
| 125,0 | 150,0 | 190,0 | 600x600 | 290,0 | 195,182 | |||
Таблица 5. Плиты анкерные сварные.
| D резьбы, мм | Шаг резьбы | Размеры изделия, длина на ширину, мм | Общая высота изделия, мм | Толщина металла опорной поверхности, мм | Ориентировочный вес 1 изделия, кг | |
| крупный | мелкий | |||||
| 56,0 | 5,5 | — | 280x280 | 110,0 | 20,0 | 16,614 |
| 64,0 | 6,0 | 300x300 | 120,0 | 19,712 | ||
| 72,0 | — | 6,0 | 340x340 | 135,0 | 25,0 | 31,247 |
| 80,0 | 400x400 | 145,0 | 43,011 | |||
| 90,0 | 420x420 | 170,0 | 30,0 | 59,198 | ||
| 100,0 | 450x450 | 180,0 | 71,216 | |||
