Гайки стальные

Гайки стальные шестигранные, назначение, описание, преимущества выбора

Гайки стальные являются одним из основных элементов в крепежном соединении, состоящем из болта, винта или шпильки. Внутренняя поверхность гайки имеет резьбовое соединение, при помощи которого обеспечивается прочность соединения.

Самарский филиал Группы Компаний МеталлЭнергоХолдинг предлагает широкий выбор различных видов стальных гаек, изготовление которых осуществляется в строгом соответствии с нормативно-техническими документами:

ГОСТ 9064-75 – определяет параметры производства гаек, предназначенных для фланцевых соединений.

ГОСТ 5915-75 указывает основные технические требования к гайкам шестигранным повышенного «В» класса точности.

Стандартизация

Отраслевые стандарты полностью соответствуют требованиям СТ СЭВ 3683-82.

Параметр	Документ	Номер
Конструктивные особенности и размерный ряд - для шлицевых гаек - для шестигранных гаек класса точности В	ГОСТ	9064 5915
Допуски, отклонения и методы контроля		1759.1
Техтребования		1759.0
Допустимые дефекты		1759.3-5
Rm		24705
Технические требования, предъявляемые к гайкам шлицевым		20700-75

Сфера применения

Тип

Результат

Дополнение

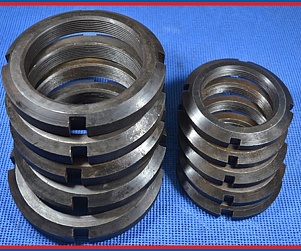

Шлицевая

Фланцевые соединения турбин и котлов, работающих с паром, трубопроводов ВД, резервуаров, приборов и другой присоединительной арматуры

При условиях обеспечения температуры перемещаемой среды в пределах 0 … +650°С

Шестигранная класса В

- машиностроение;

- станкостроение;

- автомобильная промышленность;

- энергетика;

- сфера ЖКХ и пр

Диаметр резьбы – в пределах от 1,6 до 48 мм.

В соответствии с отраслевым стандартом изготавливают следующие разновидности гаек:

Тип «А» - шесть граней.

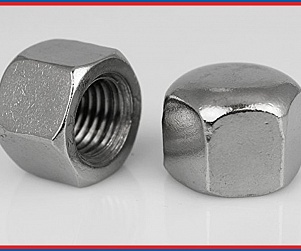

«Б» - колпачкового типа.

Используется сталь инструментальная, ГОСТ 5950-2000 или конструкционная 1050-88.

Основные параметры

Dnom, мм	1 … 2,2	2,4 – 5,2	5,6 – 7,2	7,6 – 1,1	1,2 – 1,6
Шаг (Р) - Крупный - Мелкий	1,5-2,5 1,25-1,5	3-5 2-3	5,5-6 4	- 4	- 4
Ø окруж.	18 … 32	40 … 91	96 … 118	124 … 180	196 … 263
Высота	10 - 22	24 - 52	56 - 72	76 - 110	120 - 160
Допуск по осевому отклонению	0,4	0,6	0,8	0,9 - 1	1 – 1,2

Характеристики и параметры (В):

Dnom, см	0,16 – 0,5	0,6 – 1,2	1,4 – 2,2	2,4 – 3,0	3,6 – 4,8
Размеры ключа (S)	3,2 - 8	10 - 18	21-34	36-46	55-75
Ø окружности	3,3 – 8,6	10,9 – 19,9	22,8-37,3	40 - 51	60 - 83
Øа Min Max	1,6 – 5 1,8 – 5,8	6 – 12 6,8 - 13	15 – 24 19 - 33	26 – 32 33 - 43	39 – 52 51 - 61
Н, высота	1,3 – 4,7	5,2 – 10,8	14,8 – 19,8	21 - 31	34 - 38

Соотношение номинального диаметра резьбы гаек и расчетной (теоретической) массы гаек приведено ниже:

Ø номинальный, мм	Масса (теоретич.), кг, партия – 1000 штук.
1,6	0,07
2	0,14
2,5	0,27
3	0,38
3,5	0,5
5	1,44
8	5,55
10	10,2
20	71,4
30	242,5
36	417
42	624
48	956

Дополнительно: если планируется изготовление продукции из других металлов (латунь, алюминиевый сплав и пр.) следует применять при расчете массы специальные коэффициенты: латунь Х 0,36; ал. сплав Х 1,08

По согласованию с заказчиком предусмотрена возможность изготовления и иных размеров гаек. В таком случае в качестве рекомендательных параметров рекомендуется использовать следующие:

Ø номинальный, см	S	Ø описанной окр.	М, теорет.
1	17	19	12
1,2	19	21	18
1,4	22	24	29
2,2	32	35	87

Группа компаний МеталлЭнергоХолдинг, – предлагает широкий выбор гаек по ценам производителя. Обеспечивается высокое качество продукции, соответствие ГОСТ, отгрузка в день поступления платежей. В комплекте с партией товара вся необходимая сопроводительная документация.

Обращайтесь!
